Máy GPS RTK GeoMate SG6 là sản phẩm mới nhất của thương hiệu GeoMate, Singapore. Đây là thiết bị đo đạc GNSS tiên tiến, kết hợp công nghệ GNSS, IMU và hệ thống camera kép hiện đại. Máy mang đến khả năng đo đạc chính xác và hiệu quả ngay cả trong các điều kiện môi trường khó khăn. Đặc biệt, Máy GPS RTK GeoMate SG6 có thiết kế nhỏ gọn, tiện lợi, đồng thời tích hợp tính năng đo đạc qua hình ảnh và video, giúp người dùng thu thập dữ liệu một cách trực quan.
Máy GPS RTK GeoMate SG6: Sản phẩm đến từ Singapore với GNSS mạnh mẽ 1608 kênh vệ tinh.
1. Giới Thiệu Về Máy GPS RTK GeoMate SG6
GeoMate SG6 đối lập với các thiết bị đo GNSS thông thường bằng công nghệ hiện đại, tích hợp 1608 kênh GNSS và hệ thống camera kép 2MP và 5MP. Thiết bị cho phép thu thập dữ liệu trực quan qua video photogrammetry, giúp tăng tính chính xác trong các dự án khảo sát. Máy còn tích hợp các công nghệ kết nối như Wi-Fi, Bluetooth 4.2, NFC và USB Type-C.
Máy GPS RTK GeoMate SG6 được làm từ hợp kim Magie nhẹ và bề bỉ. Máy có khả năng chịu được cú rơi từ độ cao lên đến 2m.
2. Đặc Điểm Cấu Tạo Của Máy RTK GeoMate SG6
Máy RTK GeoMate SG6 được thiết kế với kích thước nhỏ gọn, trọng lượng chỉ 750g và đường kính 14 cm, dễ dàng mang theo trong các chuyến khảo sát dài ngày mà không gây mệt mỏi.
- Chất liệu: Hợp kim magie nhẹ và bền bị, chống va đập và rơi từ độ cao 2m.
- Kích thước: Đường kính 134mm, cao 80mm.
- Trọng lượng: 750g.
- Tiêu chuẩn bảo vệ: Được bảo vệ bởi tiêu chuẩn IP68, máy GPS RTK GeoMate SG6 có khả năng chống bụi, nước, và va đập, phù hợp để sử dụng trong mọi điều kiện thời tiết
- Pin lithium-ion: Dung lượng 9600mAh, thời gian hoạt động lên đến 18 giờ. người dùng có thể hoàn thành công việc mà không lo gián đoạn.
- Nhiệt độ làm việc: -40°C đến +65°C.
Kiểu dáng của Máy GPS RTK GeoMate SG6 là rất thẩm mĩ và ấn tượng.
3. Tính Năng Nổi Bật Của Máy GPS RTK GeoMate SG6
3.1 Công nghệ GNSS hiện đại của Máy GPS RTK GeoMate SG6
Máy GPS RTK GeoMate SG6 được trang bị mô-đun GNSS với 1608 kênh, hỗ trợ các hệ thống vệ tinh như GPS, GLONASS, BeiDou, Galileo, QZSS và SBAS. Điều này giúp máy thu tín hiệu một cách mạnh mẽ và ổn định ngay cả ở những khu vực có địa hình phức tạp.
- Độ chính xác RTK: ngang ±8mm + 1ppm RMS, đứng ±15mm + 1ppm RMS
- Độ chính xác PPK: ngang ±3mm + 1ppm RMS, đứng ±5mm + 1ppm RMS
Máy GPS RTK GeoMate SG6 đảm bảo độ tin cậy cao cho mọi tác vụ đo đạc từ khảo sát địa hình đến thi công dân dụng.

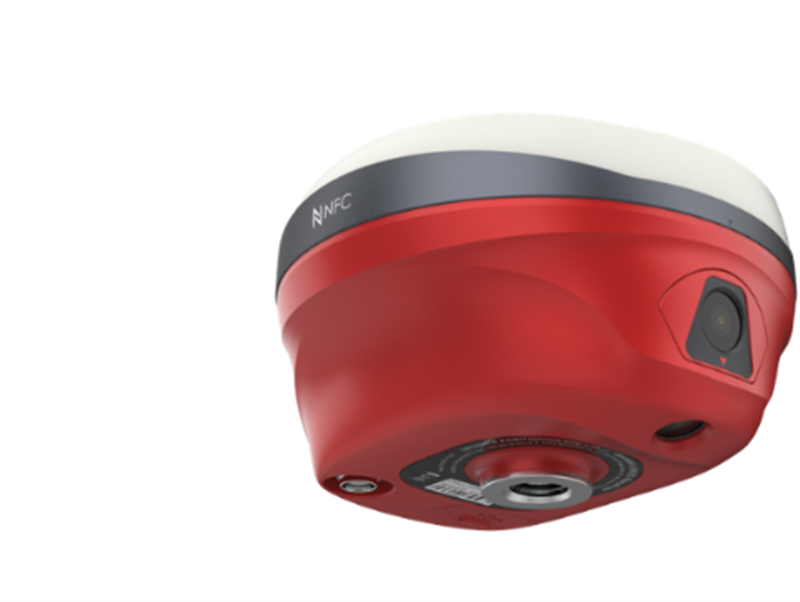

Máy GPS RTK GeoMate SG6 trang bị Camera kep
3.2 Tính năng đo đạc qua camera kép hỗ trợ “Visual stakeout”, “Visual surveying” và tạo mô hình 3D.
Một trong những điểm khác biệt lớn nhất của máy GPS RTK GeoMate SG6 so với các dòng máy khác trên thị trường là hệ thống camera kép. Máy được trang bị hai camera có độ phân giải cao (5MP và 2MP), cho phép người dùng thực hiện đo đạc và thu thập dữ liệu trực quan qua hình ảnh và video. Công nghệ này hỗ trợ việc thực hiện các công việc như “visual stakeout” và “visual surveying”, giúp tạo ra các mô hình 3D chính xác và chi tiết hơn.
3.3 Khả năng kết nối đa dạng và ứng dụng của Máy GPS RTK GeoMate SG6
Máy GPS RTK GeoMate SG6 hỗ trợ nhiều phương thức kết nối hiện đại như NFC, Wi-Fi, Bluetooth 4.2, và USB Type-C, giúp việc truyền tải và xử lý dữ liệu trở nên nhanh chóng và tiện lợi hơn. Phần mềm MateSurvey® độc quyền đi kèm của máy hỗ trợ các chức năng như đo lường, điều hướng và tạo mô hình 3D, giúp người dùng dễ dàng quản lý và triển khai các dự án phức tạp.
Máy GPS RTK GeoMate SG6 ứng dụng đo trong nhiều lĩnh vực từ đo khảo sát đến đo thi công hạ tầng.
4. Ứng dụng thực tiễn của Máy GPS RTK GeoMate SG6
Máy GPS RTK GeoMate SG6 là công cụ mạnh mẽ và linh hoạt, phù hợp với nhiều lĩnh vực:
- Khảo sát địa chính: Xác định ranh giới đất đai, đo đạc địa hình, khảo sát đường, khảo sát quy hoạch mỏ.
- Xây dựng và thi công: Hỗ trợ định vị điểm móng công trình, thi công các hạng mục đường điện, đường nước.
- Nông nghiệp thông minh: Quản lý tài nguyên đất đai hiệu quả. Hỗ trợ quy hoạch rừng và trồng tái tạo rừng.
- Mô hình hóa 3D: Tạo mô hình chi tiết tòa nhà, công trình kiến trúc.
5. Bộ Máy GPS RTK GeoMate SG6 Bao Gồm:
Bộ Máy GPS RTK GeoMate SG6 bao gồm các phụ kiện cần thiết như:
- Máy thu GNSS GeoMate SG6 – Singapore
- Pin Lithium-ion dung lượng cao
- Bộ sạc và cáp kết nối
- Vali chống sốc
- Phần mềm MateSurvey® giúp xử lý và thu thập dữ liệu nhanh chóng
6. THÔNG SỐ KỸ THUẬT GeoMate SG6
|
|
Hiệu suất đầu thu GNSS SG6
|
|
|
Số kênh
|
1608 channels
|
|
|
GPS
|
L1C/A, L2C, L2P(Y), L5
|
|
|
GLONASS
|
L1, L2, L3*
|
|
|
Galileo
|
E1, E5a, E5b, E6*
|
|
|
BeiDou
|
B1I, B2I, B3I, B1C, B2a, B2b
|
|
|
QZSS
|
L1C/A, L1C, L2C, L5, L6*
|
|
|
NavIC/ IRNSS
|
L5*
|
|
|
PPP
|
B2b-PPP
|
|
|
SBAS
|
EGNOS (L1, L5)
|
|
|
Độ chính xác GNSS
|
|
|
Đo động (RTK)
|
Ngang: 8mm +1 ppm RMS
Đứng: 15 mm + 1 ppm RMS
Thời gian khởi tạo: < 10 s
Độ tin cậy khởi tạo: > 99.9%
|
|
|
Đo động được xử lý (PPK)
|
Ngang: 3 mm + 1 ppm RMS.
Đứng: 5 mm + 1 ppm RMS
|
|
|
Đo tĩnh sau khi bình sai kết quả
|
Ngang: 2.5 mm + 0.5 ppm RMS
Đứng: 5 mm + 0.5 ppm RMS
|
|
|
Mã đo đặc biệt
|
Ngang: 0.4.m RMS l Đứng: 0.8 m
|
|
|
Đo đơn
|
Ngang: 1.5 m RMS l Đứng: 2.5 m RMS
|
|
|
Đo tìm điểm
|
H: 8 mm + 1 ppm RMS. V: 15 mm + 1 ppm RMS
|
|
|
Khảo sát trực quan
|
Độ chính xác 2~4 cm, Phạm vi 2~15 m
|
|
|
Tỉ lệ định vị
|
1 Hz, 5 Hz và 10 Hz
|
|
|
T/G khởi động
|
Khởi động mới: < 45 s. Khởi động lại < 10 s
Phục hồi tín hiệu <1s
|
|
|
Tốc độ tính IMU
|
200 Hz
|
|
|
Góc IMU
|
0-60°
|
|
|
Bù nghiêng
|
Bù nghiêng nhỏ hơn 8 mm + 0.7 mm/° tilt
|
|
|
Tác động môi trường
|
|
|
Nhiệt độ
|
Vận hành: -40°C to +65°C (-40°F to +149°F)
Bảo quản: -40°C to +85°C (-40°F to +185°F)
|
|
|
Độ ẩm
|
100% không ngưng tụ
|
|
|
Bảo vệ xâm nhập
|
IP68 (theo tiêu chuẩn IEC 60529)
|
|
|
Chống va đập
|
Vẫn hoạt động khi rơi ở độ cao 2m
|
|
|
Chống thấm và thoáng khí
|
Ngăn chặn hơi nước xâm nhập vào trong kể cả trong môi trường khắc nghiệt.
|
|
Nguồn điện
|
|
Tiêu thụ điện năng
|
UHF / 4G RTK Rover không có camera:
Thông thường (TT): 2.4 W
UHF RTK Base không có camera: TT 4.3 W
Quan sát /Khảo sát trực quan: TT 4.2 W
|
|
Dung lượng pin Li-ion
|
Pin tích hợp không thể tháo rời
|
|
Thời gian hoạt động cho máy
|
UHF / 4G RTK Rover không có camera: lên đến 16.5h
Quan sát trực quan/ Khảo sát trực quan: lên đến 9.5h
Đo tìm điểm: lên đến 10h. Đo tĩnh: lên đến 22h
|
|
Đầu vào
|
5 V / 2 A
|
|
|
Phần cứng
|
|
|
Kích thước (LxWxH)
|
Φ134 mm x 80 mm (Φ5.28 in x 3.15 in)
|
|
|
Trọng lượng
|
750 g (1.65 lb)
|
|
|
Nút điều khiển
|
4 đèn LED, 2 nút bấm
|
|
|
Cảm biến nghiêng
|
Cảm biến nghiêng IMU không cần hiệu chuẩn .
Miễn nhiễm với nhiễu loạn từ tính bên ngoài.
Cân bằng E-Bubble.
|
|
|
Cameras
|
|
|
Cảm biến pixels
|
Camera kép với 2 MP & 5 MP
|
|
|
Trường nhìn
|
75°
|
|
|
Tốc độ khung hình
|
25 hình/giây
|
|
|
Chụp ảnh nhóm
|
Phương pháp: ảnh, video
Tốc độ: Thường là 2 Hz, up to 25 Hz.
Thời gian chụp tối đa: 60s với kích thước nhóm khoảng 60 MB.
|
|
|
Đèn chiếu sáng
|
Máy ảnh Starlight.
Công nghệ OmniPixel -GS.
Duy trì màu sắc đầy đủ ở mức độ chiếu sáng thấp tới 0.01lux.
|
|
|
Đặc trưng
|
Phần mềm MateSurvey™, hỗ trợ điều hướng trực quan,
Theo dõi trực quan, Khảo sát trực quan, mô hình hóa 3D.
|
|
|
Giao tiếp
|
|
|
|
Kết nối không dây
|
NFC để ghép nối với thiết bị
|
|
Wi-Fi
|
Wi-Fi IEEE 802.11 b/g/n/ac, chế độ điểm truy cập
|
|
Bluetooth®
|
V 4.2, tương thích ngược
|
|
Cổng
|
1 x USB Type-C port (nguồn điện bên ngoài, tải dữ liệu,
Cập nhật phần mềm);
1x cổng ăng ten UHF (TNC female)
|
|
UHF radio
|
Tiêu chuẩn nội bộ Tx/Rx: 410 - 470 MHz
Công suất phát : 0.5 W, 1 W
Giao thức: Transparent, TT450,Satel(8)
Tốc độ liên kết: 9600 bps đến 19200bps
Phạm vi: Thông thường 3 km, lên đến 8 km với điều kiện tối ưu
|
|
Định dạng dữ liệu
|
RTCM 2.x, RTCM 3.x, CMR input / output
RINEX 2.11, 3.02
NMEA 0183 output
NTRIP Client, NTRIP Caster
|
|
Lưu trữ dữ liệu
|
8 GB tốc độ cao
|
|
|
Tuân thủ pháp luật và các quy định
|
|
Tiêu chuẩn quốc tế
|
NGS Antenna Calibration
|
|
| |
|
|
|
|
7. Kết luận chung
Máy GPS RTK GeoMate SG6 không chỉ là một thiết bị đo đạc GNSS thông thường mà còn là giải pháp hoàn hảo cho các nhu cầu khảo sát hiện đại. Với sự kết hợp giữa công nghệ GNSS tiên tiến và hệ thống camera kép, Máy GPS RTK GeoMate SG6 mang lại sự linh hoạt, độ chính xác cao và dễ dàng sử dụng, giúp tăng cường hiệu quả công việc cho các chuyên gia khảo sát.
